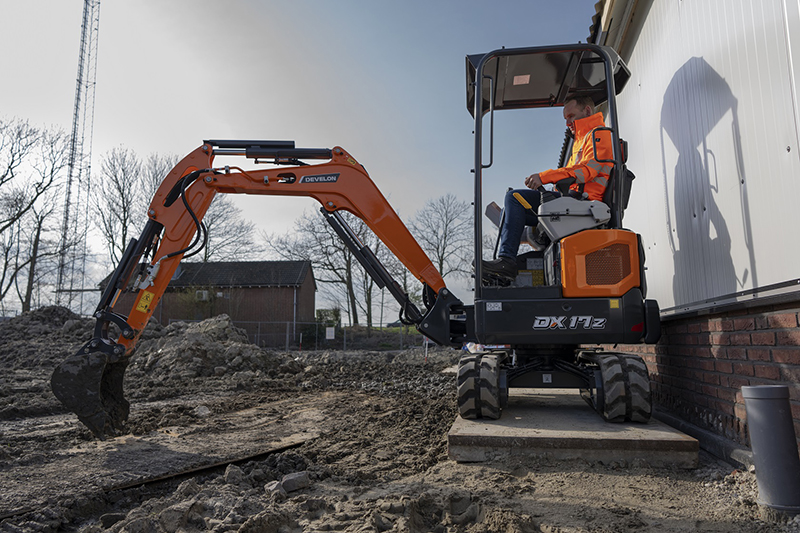

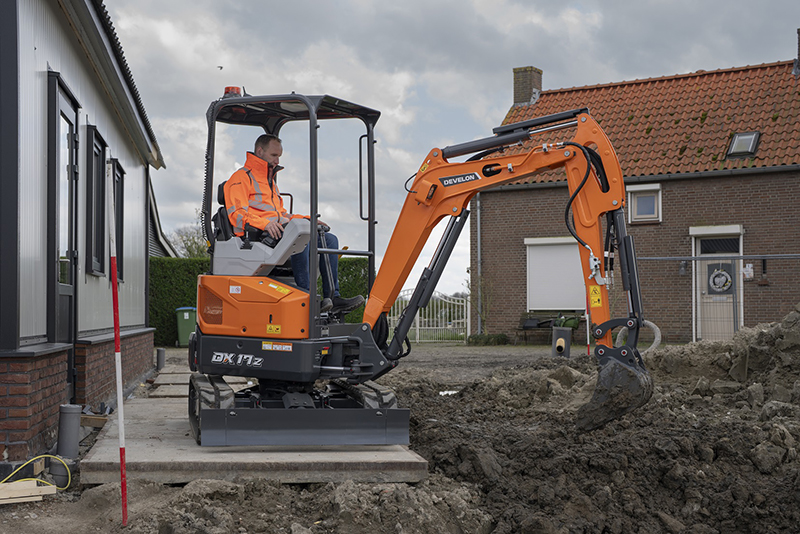

Firma DEVELON (dawniej Doosan Construction Equipment) wprowadziła na rynek nowe minikoparki: DX17Z-7 ze zredukowanym promieniem obrotu oraz standardową DX19-7. Obydwa modele są zgodne z normą Stage V i w porównaniu z maszynami poprzedniej generacji odznaczają się zwiększoną wydajnością, wszechstronnością, komfortem pracy i łatwiejszą konserwacją.
Oba modele napędzane są zgodnym z normą Stage V silnikiem Diesla Kubota D902, którego moc wyjściowa brutto została zwiększona o 20% i wynosi 12,1 kW (16,2 KM) przy 2.400 obr./min. Oprócz tego silnik charakteryzuje się o 25% wyższą pojemnością skokową oraz o 29% wyższym momentem obrotowym, równym 54,6 Nm przy 1.900 obr./min, co przekłada się na wysoką ogólną niezawodność oraz mniejsze obciążenie jednostki napędowej i innych podzespołów. Poza większą wydajnością, silnik Kubota D902 słynie z dużej niezawodności, łatwej konserwacji i długiego okresu eksploatacji.
Uniwersalne i trwałe nadwozie
Innowacyjna konstrukcja platformy oraz nowe nadwozie modeli DX17Z-7 i DX19-7, wykonane w nowej, wspólnej stylistyce, charakterystycznej dla serii minikoparek nowej generacji Develon, zapewniają większą trwałość i niezawodność. Dzięki kompaktowym wymiarom obydwie maszyny idealnie nadają się do prac w ograniczonych przestrzeniach na placach budowy, w terenie oraz w projektach z obszaru użyteczności publicznej.
Zarówno DX17Z-7, jak i DX19-7, są standardowo wyposażone w wysięgnik o długości 1,75 m i ramię o długości 1,03 m. W wyposażeniu opcjonalnym obu modeli dostępne jest dłuższe ramię o długości 1,23 m. Model DX17Z-7 posiada w standardzie odlewaną przeciwwagę o masie 180 kg. Dodatkowa przeciwwaga o masie 85 kg przeznaczona jest do użytku z opcjonalnym, dłuższym ramieniem. Promień obrotu tylnej części modelu DX17Z-7 został zmniejszony o 6,5% i w porównaniu z poprzednią wersją wynosi tylko 645 mm. W przypadku korzystania z 85-kilogramowej przeciwwagi promień obrotu tylnej części zwiększa się do 720 mm. Zintegrowana odlewana przeciwwaga o masie 65 kg jest stosowana zarówno w standardowej wersji DX19-7, jak i wersji z dłuższym ramieniem.
Zespół przedni modeli DX17Z-7 i DX19-7 zabezpieczony jest osłonami siłowników, które zapewniają ochronę przed kolizjami i wszelkimi rodzajami uszkodzeń. Optymalnie ułożony wąż hydrauliczny przebiega przez konstrukcję wysięgnika i jest przez nią chroniony. Dzięki temu maleje ryzyko uszkodzenia i awarii węża, zminimalizowane zostaje zapotrzebowanie na naprawy i przestoje, a produktywność i wydajność sprzętu rosną.
Elastyczny układ hydrauliczny

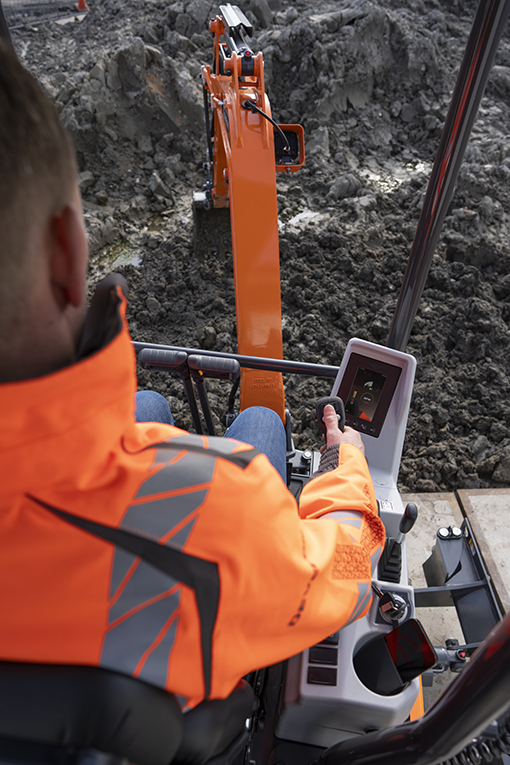

W standardzie dostępny jest jedno- i dwukierunkowy przepływ proporcjonalny z łatwym dostępem do zaworu selekcyjnego. Przepływ można łatwo kontrolować za pomocą pokrętła umieszczonego na prawym joysticku, co poprawia jakość kontroli i zwiększa wygodę operatora. W obu modelach dostępna jest linia pod szybkozłącze hydrauliczne. Operator może przejść na korzystanie z szybkozłącza, naciskając przycisk bezpieczeństwa na lewej konsoli. W efekcie na 5-calowym wyświetlaczu cyfrowym w kabinie pojawia się komunikat dla operatora, który może nacisnąć przycisk na prawym joysticku, aby uruchomić szybkozłącze.

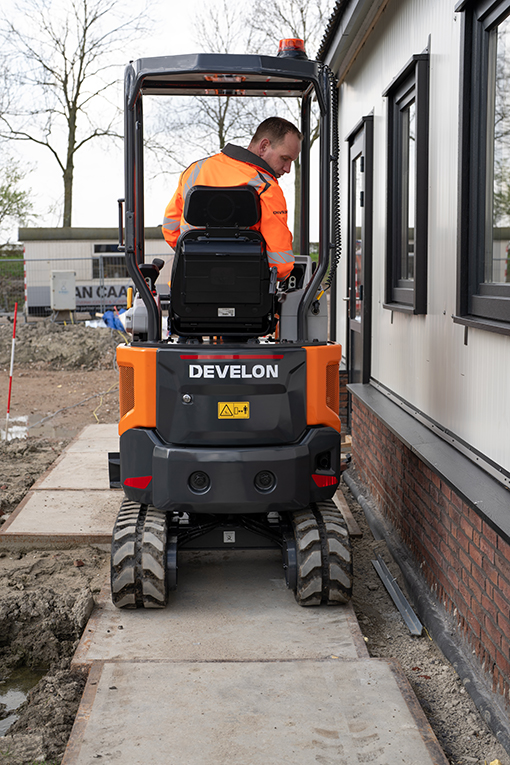

Koparki DX17Z-7 i DX19-7 wyposażone są w wysuwane gąsienice o szerokości 230 mm, z możliwością automatycznego zmniejszenia odległości między gąsienicami z 1.290 mm do 994 mm. Obydwie maszyny posiadają składany lemiesz. W ten sposób operatorzy mogą dostosować szerokość i wymiary minikoparek do jazdy w wąskich przestrzeniach. Służy do tego inny przełącznik, który umożliwia wyregulowanie szerokości gąsienic za pomocą dźwigni lemiesza. Regulacja szerokości pozwala operatorom bardziej równomiernie rozłożyć obciążenie, zmniejszając nacisk na podłoże i zapewniając większą stabilność podczas kopania lub podnoszenia. Wysuwane gąsienice ułatwiają również transport.
Model DX17Z-7 dostępny jest w wersji z daszkiem, DX19-7 natomiast może zostać wyposażony w daszek lub kabinę. Konfiguracja joysticka i przełączników sterujących w obydwu maszynach jest taka sama:
Elementy sterujące na lewej konsoli
– Lewy joystick do sterowania obrotami i ruchami ramienia – Przełącznik szybkozłącza
– Dźwignia regulacji prędkości obrotowej silnika
– Przełącznik świateł roboczych
Elementy sterujące na prawej konsoli
– Prawy joystick ze sterownikiem klaksonu, przełącznikiem młota, pokrętłem do sterowania jedno- i dwukierunkowym przepływem hydraulicznym oraz przełącznikiem szybkozłącza
– Dźwignia sterowania lemieszem
– Przełącznik wsuwania/wysuwania gąsienic
– Przełącznik alarmu jazdy
– Przełącznik obrotowego światła ostrzegawczego
– Gniazdo 12 V
Dla wygody operatora przełącznik prędkości jazdy wbudowano w dźwignię sterowania jazdą, co umożliwia szybką regulację prędkości i poprawia sterowność. Widoczna na 5-calowym wyświetlaczu cyfrowym kontrolka układu sterowania prędkością jazdy informuje operatora, że układ został włączony.

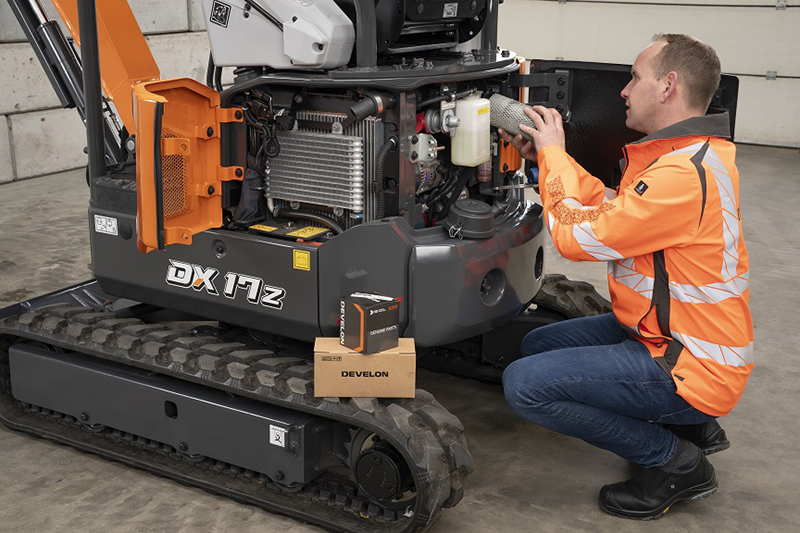

Nowy 5-calowy wyświetlacz cyfrowy zastępuje prosty panel wskaźników z poprzednich modeli i dostarcza operatorowi ważnych informacji. Są to funkcje bezpieczeństwa, takie jak kontrolki ostrzegawcze sygnalizujące problemy w maszynie. Alarmom tym towarzyszy sygnalizacja dźwiękowa. Wyświetlacz pozwala także monitorować okresy międzyobsługowe, przyczyniając się do proaktywnej konserwacji oraz minimalizacji czasów przestoju i kosztów napraw.
Komfort w kabinie
Model DX19-7 w wersji z kabiną posiada radio, które zapewnia operatorowi rozrywkę i umila pracę. Kabina DX19-7 jest standardowo wyposażona w grzejnik (z obiegiem powietrza z trzech otworów wentylacyjnych), zapewniając operatorowi znakomite warunki pracy w niskich temperaturach i tym samym przedłużając sezon roboczy. Zamknięte drzwi wyciszają wnętrze kabiny i zapobiegają przedostawaniu się do niej pyłu. Układ szybkiego odmrażania gwarantuje dobrą widoczność przez cały czas i poprawia bezpieczeństwo pracy. Zapobiega również uszkodzeniom spowodowanym temperaturą, np. nagromadzaniu wilgoci. Przełącznik grzejnika znajduje się po prawej stronie konsoli. Umożliwia dwustopniową regulację prędkości wentylatora pomiędzy ustawieniem niskim i wysokim.
Fotel z zawieszeniem mechanicznym to standardowy element wyposażenia obydwu modeli. Wiele możliwości regulacji pozwala na jego dopasowanie do różnej budowy ciała i wzrostu operatorów.

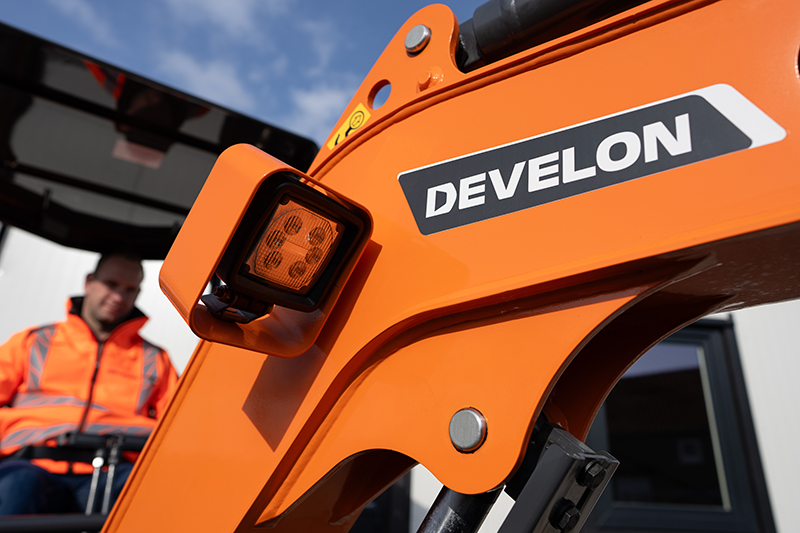

Lampy LED i lampa ostrzegawcza, również standardowe w obu modelach, zapewniają bezpieczeństwo poprzez poprawę widoczności oraz alarmowanie innych osób na terenie budowy. W ten sposób tworzą bezpieczne i komfortowe środowisko pracy niezależnie od warunków oświetlenia. Model DX17Z-7 jest standardowo wyposażony w lampę LED zamontowaną na wysięgniku, model DX19-7 z kolei posiada jedną lampę na wysięgniku (w wersji z daszkiem/kabiną), a drugą na tylnej sekcji kabiny.
Więcej informacji na temat sprzętu budowlanego firmy Doosan można znaleźć na stronie:
www.eu.develon-ce.com i www.maszynybudowlane.pl . (red)
Podstawowe dane techniczne koparki DEVELON DX17Z-7
• Łyżka: 0,04 m3
• Masa robocza: 1.850 kg
• Głębokość kopania: 2.240 mm
• Zasięg kopania: 3.910 mm
• Wysokość kopania: 3.730 mm
• Moc kopania na łyżce (ISO): 14,1 kN
• Moc kopania na ramieniu (ISO): 8,8 kN
• Kąt obrotu wysięgnika (lewa/prawa strona): 55°/59°
• Promień obrotu tylnej części: 645 mm
• Szerokość gąsienic: 230 mm
• Prędkości jazdy: niski zakres – 2,21 km/h, wysoki zakres – 4,09 km/h
• Przepływ hydrauliczny: 34,6 l/min
• Silnik: Kubota D902 zgodny z normą Stage V, 12,1 kW przy 2.400 obr./min
Podstawowe dane techniczne koparki Develon DX19-7 z kabiną
• Łyżka: 0,04 m3
• Masa robocza: 2.020 kg
• Głębokość kopania: 2.540 mm
• Zasięg kopania: 4.130 mm
• Wysokość kopania: 3.585 mm
• Moc kopania na łyżce (ISO): 14,1 kN
• Moc kopania na ramieniu (ISO): 8,8 kN
• Kąt obrotu wysięgnika (lewa/prawa strona): 55°/59°
• Promień obrotu tylnej części: 1.760 mm
• Szerokość gąsienic: 230 mm
• Prędkości jazdy: niski zakres – 2,06 km/h, wysoki zakres – 3,73 km/h
• Przepływ hydrauliczny: 34,6 l/min
• Silnik: Kubota D902 zgodny z normą Stage V, 12,1 kW przy 2.400 obr./min
